90LCX系列稀土永磁直流力矩測速機組說明書



一、            產品介紹：

本系列稀土永磁直流力矩測速機組是稀土永磁體制成的高性能力矩電動機與同軸聯接的高靈敏度低速測速發電機組合而成的，并可配光電編碼器。

    本機組可輸出低轉速、大扭矩、不退磁、反應速度快、特性線性度好、電壓輸出斜率高、結構緊湊，使用方便，是一種新型高精度調速伺服系統執行組合元件。

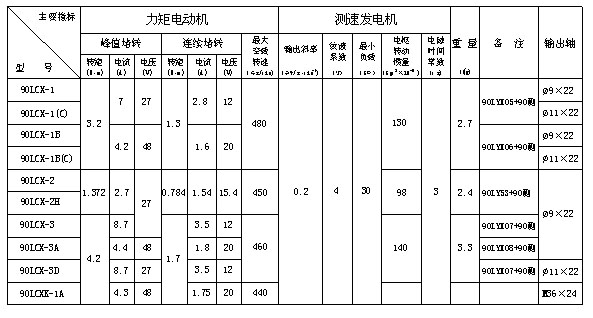

二、            技術參數：

三、            外形及安裝尺寸：

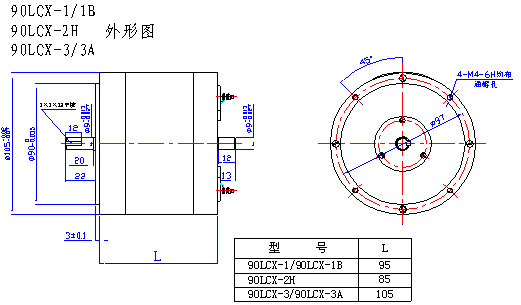

（圖1）

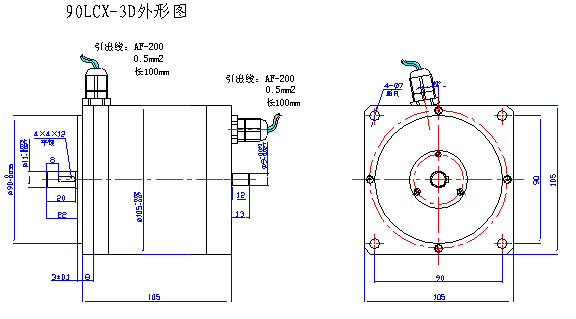

（圖2）

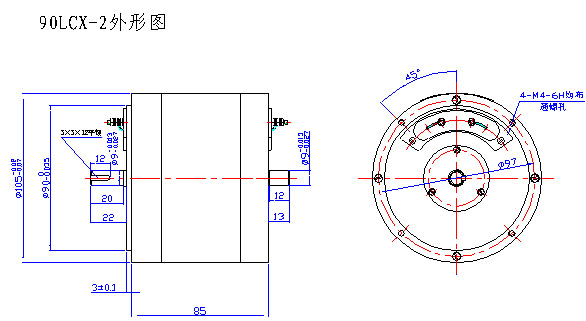

(圖3)

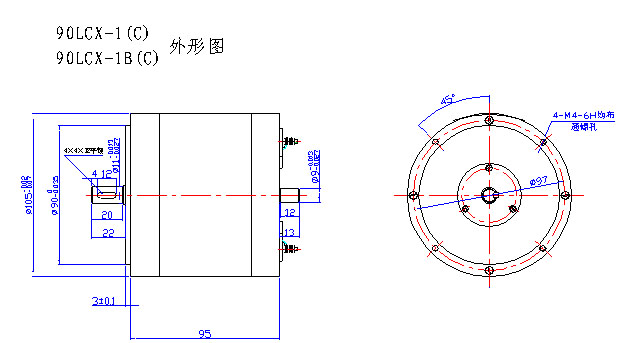

（圖4）

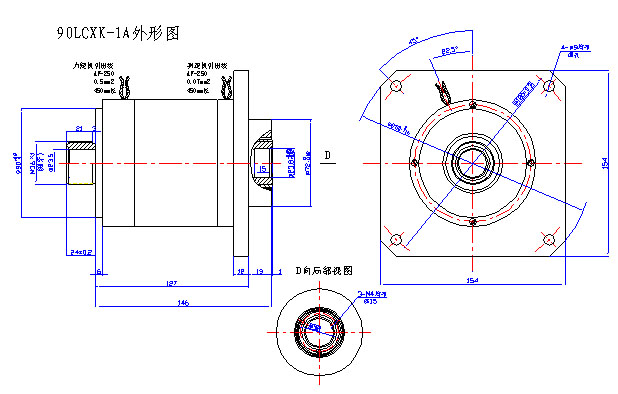

(圖5)
